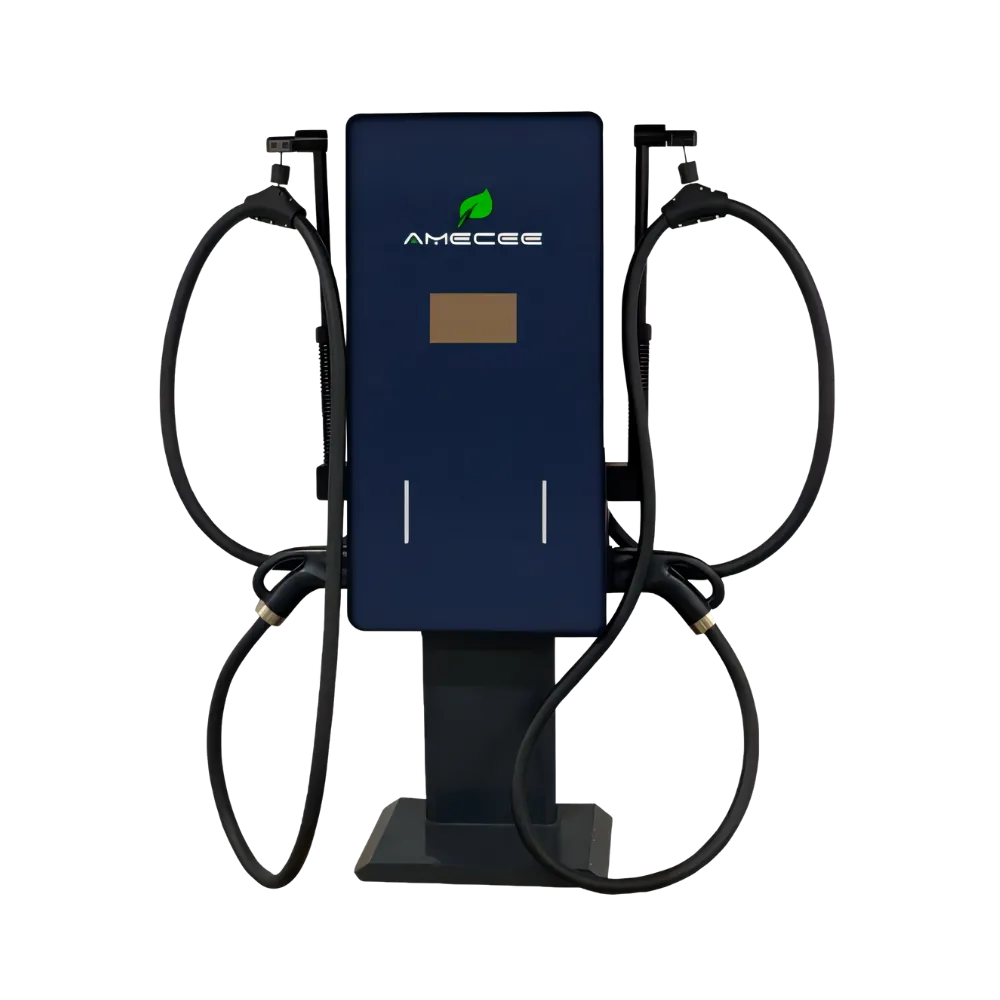

AC & DC Integrated charging pile DC40KW/DC60KW/DC80KW CCS1

インテリジェントで効率的、拡張可能な充電システム

Designed for maximum adaptability and intelligent operation, this charging system delivers consistent, high-performance operation across diverse environments. Its user-friendly interface, combined with an advanced management system, enhances operational experience while simplifying maintenance and reducing long-term costs.

With flexible customization and broad network compatibility, it can be seamlessly integrated into both existing and new charging infrastructures, offering operators a safe, scalable, and future-ready solution.

特徴

Universally applicable Adapted t o most electric vehicle.
Various communication With Ethernet, 3G/ 4G, WIFI Safety Protection Over voltage, Under voltage, Over current, Short circuit, Ground fault and leakage .
高い相互接続性オープン・チャージ・ポイント・プロトコルを完全にサポートし、OCPPプロトコルに基づいて開発されたすべてのプラットフォームと互換性があります。.
インターフェイス LCD のタッチ画面、高い Cec iency 95% の RFID の読者モジュール。.
マルチスタンダード充電ポートの組み合わせ CCS2、CHAdeMO、GB/T、CCS1を組み合わせ、カスタマイズすることができます。.
高電圧出力 200V～1000V の車種を問わない電圧範囲。.
インテリジェントな操作私たちは、様々なOCPPプラットフォーム接続と互換性があります。.

パラメータ

仕様
モデル		HS_FDC_40	HS_FDC_60		HS_FDC_80
電気的特性
AC入力	入力定格	AC 480V±15% 3ph	AC 480V±d15% 3ph		AC 480V±15% 3ph
	AC入力接続	3P+N+PE	3P+N+PE		3P+N+PE
	AC入力電流	3Ф50A	3Ф75A		3Ф101A
	頻度	50/60Hz	50/60Hz		50/60Hz
	力率	≥0.99	≥0.99		≥0.99
	効率性	≥95%	≥95%		≥95%
DC出力	出力電圧範囲	DC200-1000V	DC200-1000V		DC200-1000V
	最大出力電流	133A(system)	200A(system)		250A（システム）
	最大出力	DC40KW	DC60KW		DC80KW
	電圧精度	≤±0.5%	≤±0.5%		≤±0.5%
	電流精度	≦±1%	≦±1%		≦±1%
ユーザー・インターファクト＆コントロール
非常停止ボタン		はい
ディスプレイ		10.1” LCD Touch Screen
ユーザー認証		RFID、OCPP、QRコード、パスポート、アプリケーション
サポート言語		ご要望に応じて、英語またはその他の言語での対応も可能です。
コミュニケーション
外部		イーサネット、無線LAN
内部		缶、RS485、RS232
環境
動作温度		‘-30 ℃ ~ +50 ℃
湿度		<95%相対湿度、結露なきこと
高度		≤2000m（6000フィート）
メカニカル
イングレス・プロテクション		IP54
エンクロージャーの保護		IK10
冷却		強制空気
設置方法		Wall-mount / Stand-Pile
保護		過電流、低電圧、過電圧、残留電流、サージ保護、短絡、過熱、漏電
ネットワーク・ゲートウェイ		4G
支払方法		SCAN、POSマシン
梱包の詳細
製品寸法		10205201980mm		10205201980mm	10205201980mm
製品重量		150Kg		165 Kg	180Kg
